ATE設備檢測-HZX_KCKF2016A

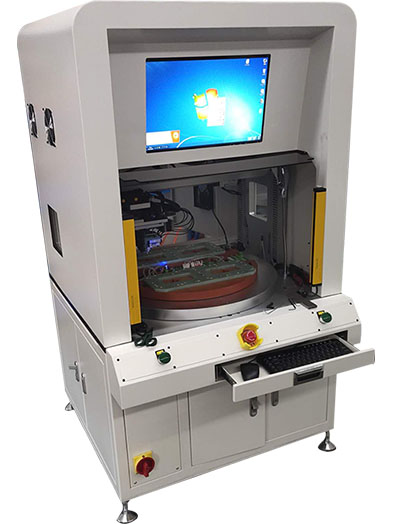

奧譜邁訊光學自主研發Notebook鍵盤全自動檢測設備
并利用了傳感器及力學模型分析的原理對原始設備進行了創新.
設備可以將鍵盤的輕觸導通性,重壓導通性,導通值狀況及鍵帽分點測試進行集成,并通過力學模型數據分析有效直
觀的讓我們知道每顆鍵帽的按壓狀況.設備整體測試時間短,數據分析運行穩定,并且能為鍵盤代工節省大量成本,希
望能為您在自動化測試上帶來更多的便利。
觀的讓我們知道每顆鍵帽的按壓狀況.設備整體測試時間短,數據分析運行穩定,并且能為鍵盤代工節省大量成本,希
望能為您在自動化測試上帶來更多的便利。
示范點：
完成每個鍵帽上的多點按壓測試（根據客戶需求）
測試出每顆鍵帽的輕觸不良
測試出每顆鍵帽的重壓不良
測試出每顆鍵帽的導通值是多少（Fire on點的荷重來判斷）
產品詳情：測試物品說明：主要測試Rubber Dome force及Stroke。
傳統工藝檢測方式（使用人工進行觸感測試，誤差范圍較大）
本廠自主研發ATE測試設備，按照6段點的分布（可以精確在5g范圍），來判斷產品是否有存在問題。
結合FP導通測試方面：增加導通阻抗測試，LED燈測試和微短路阻抗測試等。能夠準確判斷過靈敏和重壓?jiǎn)栴}！
設備參數：
長990mm*寬1100mm*高1660mm（三色燈可折疊最大高度2020mm）
設備動力電源要求：220V
設備動力功率要求：2kw
設備控制電源要求：24v
設備控制電源功率：320w
PCB板控制電壓要求：3.3V
PCB板控制電壓功率：15w
長990mm*寬1100mm*高1660mm（三色燈可折疊最大高度2020mm）
設備動力電源要求：220V
設備動力功率要求：2kw
設備控制電源要求：24v
設備控制電源功率：320w
PCB板控制電壓要求：3.3V
PCB板控制電壓功率：15w
備注：
設備只需220V電壓便可操作，輕便靈活，公用性較高。可同時測試兩片鍵盤。
設備只需220V電壓便可操作，輕便靈活，公用性較高。可同時測試兩片鍵盤。
簡要敘述：
安全方面：
光柵使用（高密度型），使用微動開關防止碰撞。手動急停按鈕等防護！
機臺所有電機均使用絕對是伺服控制，（無光電開關）不會依靠傳統式光電來控制距離。
測試頭：伺服加控制器，能夠使用坐標 急速建模；極大提高機臺換機種的速度。
機架：全部使用鈑金焊接（烤漆-美術白）
運動模組：上銀（HIWIN）KK模組
電機和驅動：臺達
安全方面：
光柵使用（高密度型），使用微動開關防止碰撞。手動急停按鈕等防護！
機臺所有電機均使用絕對是伺服控制，（無光電開關）不會依靠傳統式光電來控制距離。
測試頭：伺服加控制器，能夠使用坐標 急速建模；極大提高機臺換機種的速度。
機架：全部使用鈑金焊接（烤漆-美術白）
運動模組：上銀（HIWIN）KK模組
電機和驅動：臺達
